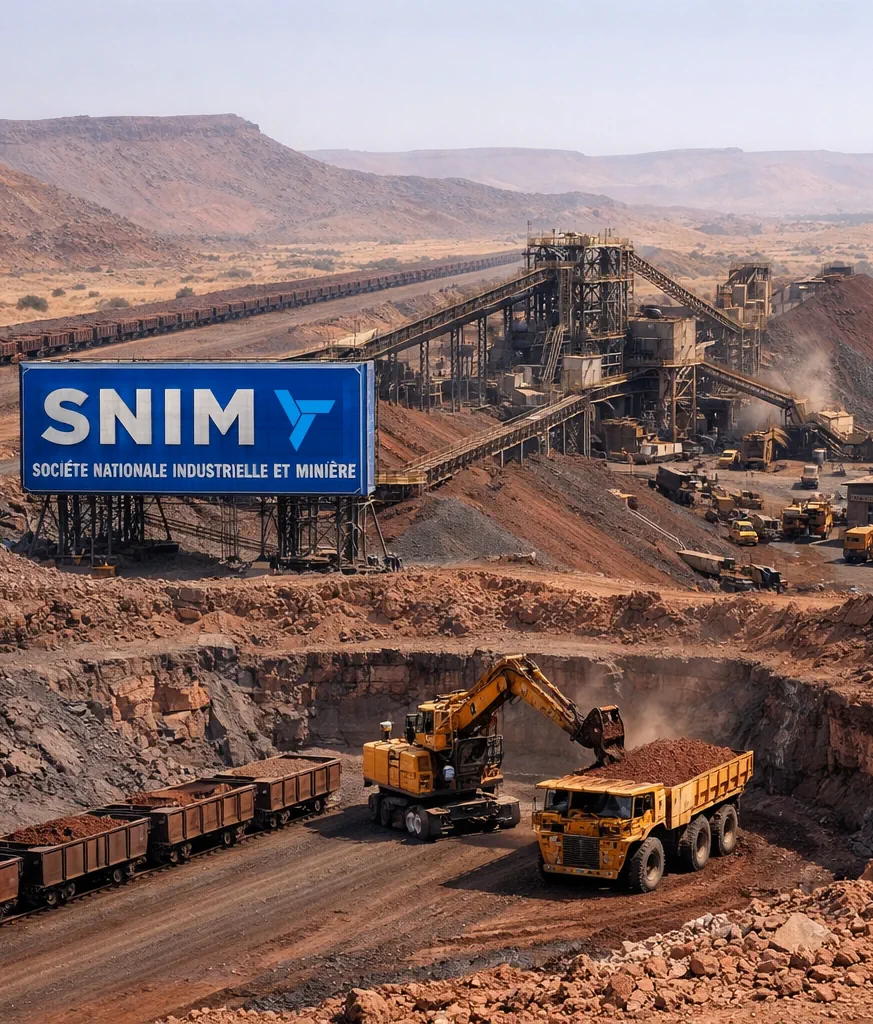

La Société Nationale Industrielle et Minière (SNIM) est une entreprise mauritanienne, opérant dans la recherche, l’exploitation, le traitement, le transport et l’exportation du minerai de fer.
Ses gisements sont situés dans la région de Tiris Zemour, au nord de la Mauritanie.
La SNIM gère intégralement sa chaîne d’opérations : recherches géologiques, exploitation minière, maintenance, production d’eau et d’électricité, transport de minerai de fer, exploitation du port de chargement de Nouadhibou.
Elle possède et exploite sa propre ligne ferroviaire, longue de plus de 700 km, principalement utilisée pour le transport du minerai de fer.
Avec plus de 60 ans d’expérience dans le secteur minier, la SNIM est un véritable moteur de l’économie Mauritanienne.
La demande
La SNIM a un site central à Nouadhibou et une base déjà équipés de matériel VSAT avec une antenne de 1.2m et un modem iDirect et il souhaite connecter 5 autres bases de stations VSAT dans le but de créer un VPN avec le site central et de pouvoir effectuer des appels VoIP entre les bases et avec le site central.
Les priorités du réseau VSAT demandé sont :
- la VoIP
- la messagerie
- le Web
- SAP
Ce que
DSD a mis en place
DSD a mis en place un réseau maillé satellite principalement parceque le traffic VoIP ne peut bien marcher que si l’on est dans une topologie réseau de simple bond entre deux postes téléphonique et ce pour éviter les différents effets de la latence satellite et notamment le jitter qui augmente à mesure que la latence s’allonge ce qui dégrade la qualité de la VoIP en provoquant des erreurs.
Nous avons fourni et installé un VSAT à Nouadhibou près du standard téléphonique afin d’éviter les problèmes liés au Pont HF qui n’est pas IP entre les locaux informatique de la SNIM et les locaux où se trouvent le PABX.
- Pourquoi un réseau maillé
Comme la SNIM s’en était rendue compte dans son utilisation antérieure, la téléphonie VoIP en double bond fonctionne mal du fait de la forte latence et est par ailleurs très gourmande en bande passante satellite puisque qu’il faut passe par le HUB pour que deux de VSAT puissent communiquer entre eux.
L’énorme avantage du réseau maillé utilisant les techologies iDirect est qu’il coexiste avec le mode traditionnel étoile. De ce fait les communications ont la possibilité de sortir vers Internet par le HUB ou de communiquer directement par le satellite et sans passer par le HUB avec une autre station du réseau.
- Comment marche le mode Maillé iDirect
Dans des connexions bidirectionnelles, il y a deux plages de fréquences utilisées sur le satellite, l’INBOUND et l’OUTBOUND.
Dans le mode Etoile (Le centre de l’étoile est le HUB qui est connecté à Internet), les fréquences INBOUND sont utilisées pour envoyer des données depuis un VSAT vers le HUB et les fréquences OUTBOUND sont utilisées pour envoyer des informations depuis le HUB vers un VSAT.
Quand deux VSAT veulent communiquer entre elles, la première demande au HUB l’autorisation de communiquer avec la seconde, le HUB donne à la première la fréquence qui lui est attribuée pour envoyer des informations à la seconde et donne à la seconde la fréquence qui lui est attribuée pour communiquer avec la première (pour lui répondre). Une fois cette formalité accomplie (mois de 800ms), les deux VSAT peuvent communiquer directement entre eux par le satellite et sans passer par le HUB. Il est à noter que dans le cas de iDirect, ces deux fréquences sont situées parmi la bande de fréquences INBOUND.
Comme toutes les communications VoIP vont passent par la bande de fréquence INBOUND, il a été alloué assez de bande passante à ce niveau.
Les résultats
- DSD a fourni et fonfiguré la passerelle VoIP pour le raccordement au PABX analogique du client
- DSD a fourni et configuré tous les téléphones IP situés sur les différents sites tous équipés de VSAT de la SNIM
- DSD a fourni et configuré le réseau satellite dit Star/Mesh iDirect et la bande passante
- Monitoring avancé du réseau
- Disponibilité supérieure à 98%
